759 كيلو نيوتن ما يقرب من 800 مطرقة فئة
ذروة الامتثال للحفارة 48-52 طن
قوة التثبيت 814 كيلو نيوتن للعوارض I
جهاز لدق الخوازيق الثقيلة بطول 18 متر في تمريرة واحدة
لحظة غريب الأطوار المدقع 8.8 كجم م
عمود قابل للطرق + مبيت مصنوع من الفولاذ عالي القوة ومنخفض السبائك
تحمل الفاصل الزمني للخدمة 2000 ساعة
ص>مطرقة اهتزاز عالية التردد Weiboro FV-500 | قوة طرد مركزي عالية 759 كيلو نيوتن – مطرقة خوازيق صناعية للمنشآت الكهروضوئية تدمر الظروف الجيولوجية الصعبة

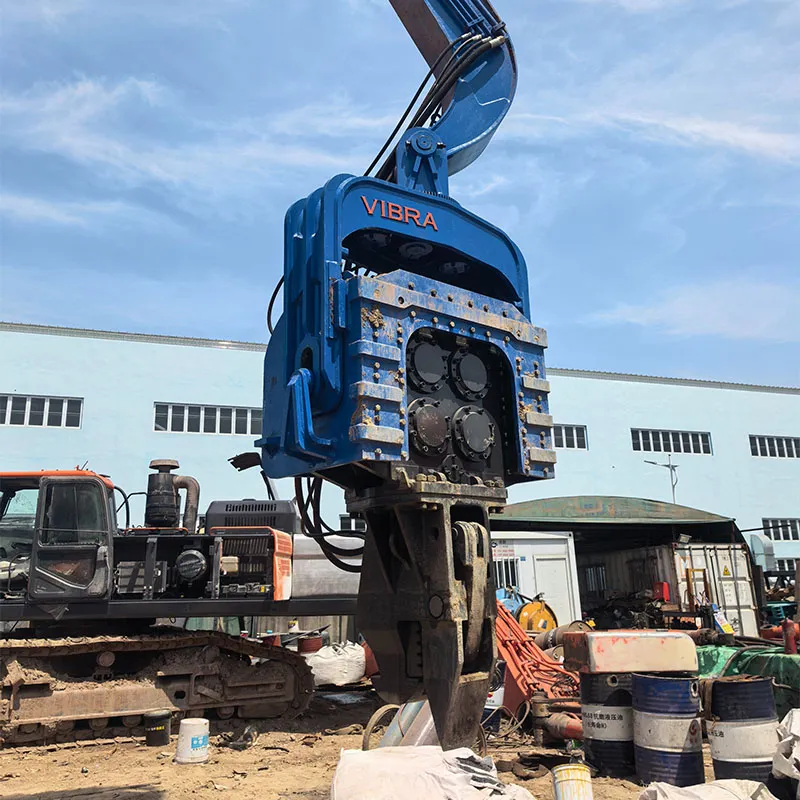

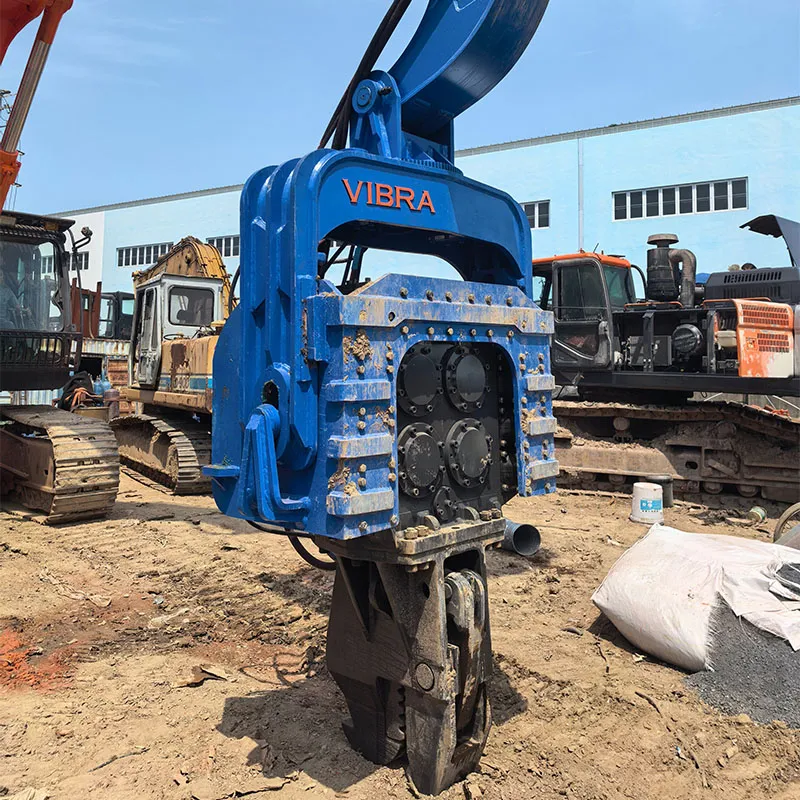

تخيل حفارًا يتراوح وزنه بين 48 و52 طنًا مزودًا بمطرقة FV-500، وهي مطرقة اهتزازية عالية التردد لا تتفاوض مع الأرض - بل تتحكم فيها. مع 759 كيلو نيوتن من قوة الطرد المركزي العالية المتولدة عند 2800 دورة في الدقيقة، تتأقلم هذه الآلة مع نوع الظروف الجيولوجية الصعبة التي ترسل المطارق الأقل قوة إلى التقاعد المبكر: الطين الصخري الضخم، والجرانيت الذي تعرض للعوامل الجوية، والمواد الجليدية النهرية المضغوطة.
تتفوق FV-500 كمطرقة خوازيق للتركيبات الكهروضوئية في مزارع الطاقة الشمسية التجارية التي تغطي مئات الأفدنة.
ومع ذلك، فإن الحد الأقصى لطول الوبر الذي يبلغ 18 مترًا وقوة التثبيت التي تبلغ 814 كيلو نيوتن يجعلها فعالة بنفس القدر عند دفع أكوام صفائح الفولاذ لارسن لتأمين الحفريات العميقة أو عند دفع أكوام خرسانية لدعامات الجسور. تبقى أي كومة عالقة في قبضتها في مكانها حتى يتم الانتهاء من العمل.
ما هو في الداخل يهم. يتم تثبيت المحامل الدقيقة الألمانية على عمود غريب الأطوار مزور بعزم دوران يبلغ 8.8 كجم م. تخضع هذه المحامل لمعالجة حرارية خاصة تقلل الاحتكاك وتمدد فترات الخدمة لأكثر من 2000 ساعة تشغيل. الجسم على شكل صندوق، مصنوع من الفولاذ عالي القوة ومنخفض السبائك، يمتص الصدمات القصوى دون أن يتشقق.

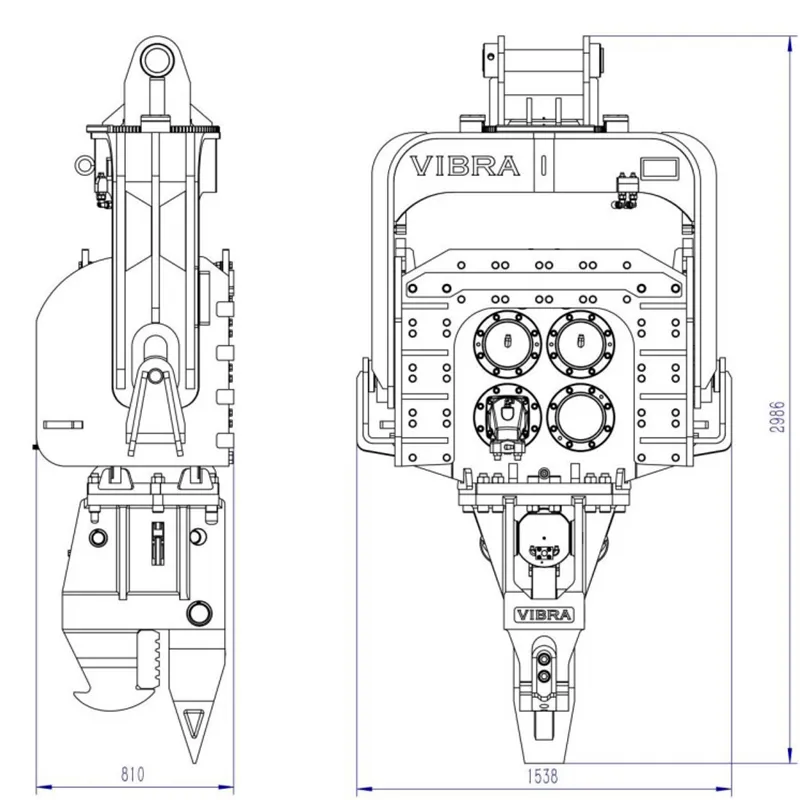

قد يبدو التصميم المدمج وخفيف الوزن غير بديهي بالنسبة لرأس المطرقة الذي يبلغ وزنه 3500 كجم (بالإضافة إلى ذراع الرافعة الذي يبلغ وزنه 750 كجم). ومع ذلك، يبلغ طول FV-500 1538 ملم فقط، وعرضه 810 ملم وارتفاعه 2986 ملم. تسمح هذه المساحة بنقلها على مقطورات قياسية ذات حمولة منخفضة والعمل داخل صناديق الخنادق أو بين الأساسات الموجودة. تناسب دعامات التثبيت العامة أي حفار من فئة 48-52 طنًا، من Caterpillar إلى Komatsu وSANY.
عندما يصبح المظهر الجيولوجي غير مضياف، يتفاعل نظام دمج تدفق المضخة. من خلال الجمع بين دائرتين هيدروليكيتين (معدل التدفق الإجمالي 320 لتر/دقيقة عند 32 ميجا باسكال)، تنتج المطرقة موجة اهتزاز ثانوية تعمل على كسر الروابط المتماسكة في الطين أو تحريك الصخور المتشابكة. يصف المشغلون هذا التحول بأنه "الانطلاق إلى التكديس" - قوة إضافية فورية دون تغيير المرفقات.
تقدر أطقم التكنولوجيا كتلة الصمام المعيارية. فهو مستورد ومحكم الغلق بسبب الظروف الجوية، وهو يفصل وظائف التثبيت والرفع والاهتزاز إلى دوائر مرمزة بالألوان. يمكن للفني استبدال صمام الخرطوشة المعيب خلال 20 دقيقة دون استنزاف النظام بأكمله. باعتباره حلًا مثبتًا تمامًا لأساسات الحفار، لا يتطلب FV-500 وحدة طاقة خارجية. فهو يسحب السائل الهيدروليكي مباشرة من المضخة الحاملة، مما يؤدي إلى الاستغناء عن محركات الوقود المساعدة.
قوة التثبيت البالغة 814 كيلو نيوتن تستحق نظرة ثانية. وهذا يكفي لضغط اللسان الفولاذي حتى يتقشر الطلاء السطحي، أو لتثبيت كومة خرسانية مسبقة الصب دون الانزلاق أثناء الاستخراج. فكوك التثبيت المتوازية تتمركز ذاتيًا على سماكات مختلفة من الوبر.
يتضمن اختبار المصنع تشغيل اهتزاز مستمر لمدة 30 دقيقة على منصة اختبار للتحقق من تردد المحمل واستقرار درجة الحرارة. إطارات نقل فولاذية ملحومة مع عيون حبال مدمجة. يتم توفير ضمان قياسي لمدة عام واحد، مع تغطية ممتدة متاحة لشراء الأسطول. يتم تضمين التشخيص عن بعد عبر مكالمة الفيديو في المجموعة.
بالنسبة للمقاولين الذين يواجهون ظروفًا جيولوجية صعبة يوميًا، تمثل المطرقة الاهتزازية عالية التردد Weiboro FV-500 خطوة للأمام. أطلق عليها اسم مطرقة الخوازيق الكهروضوئية، أو مطرقة القيادة الفولاذية شديدة التحمل، أو ببساطة "المطرقة التي لا تتوقف أبدًا"، فهي تحول التحديات الصعبة تحت الأرض إلى إنتاج روتيني.
