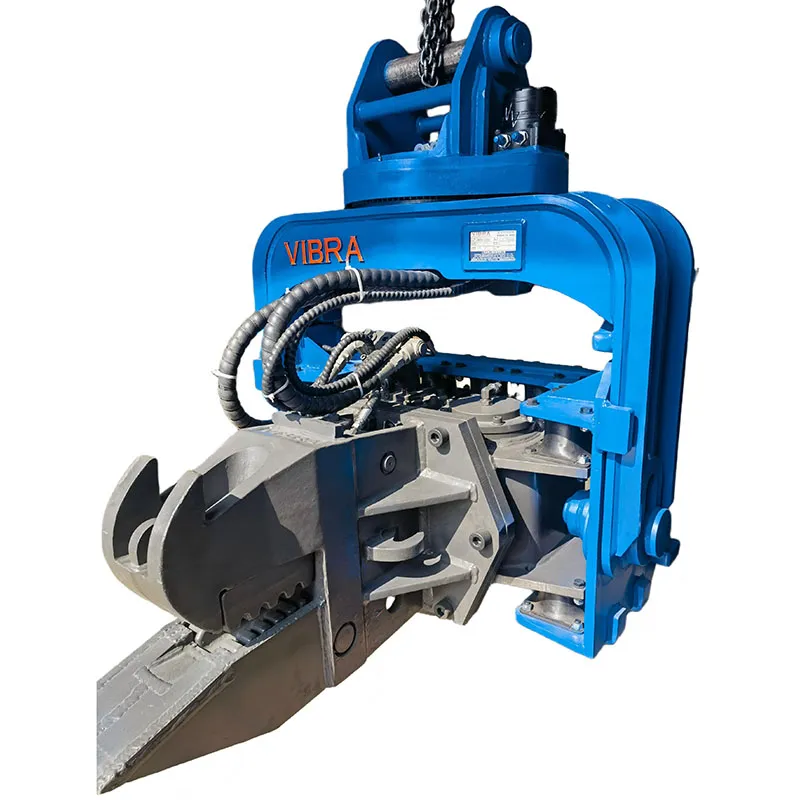

سلسلة FV-280R ماكينة دق/استخراج الركائز الدوارة بزاوية 360 درجة
-

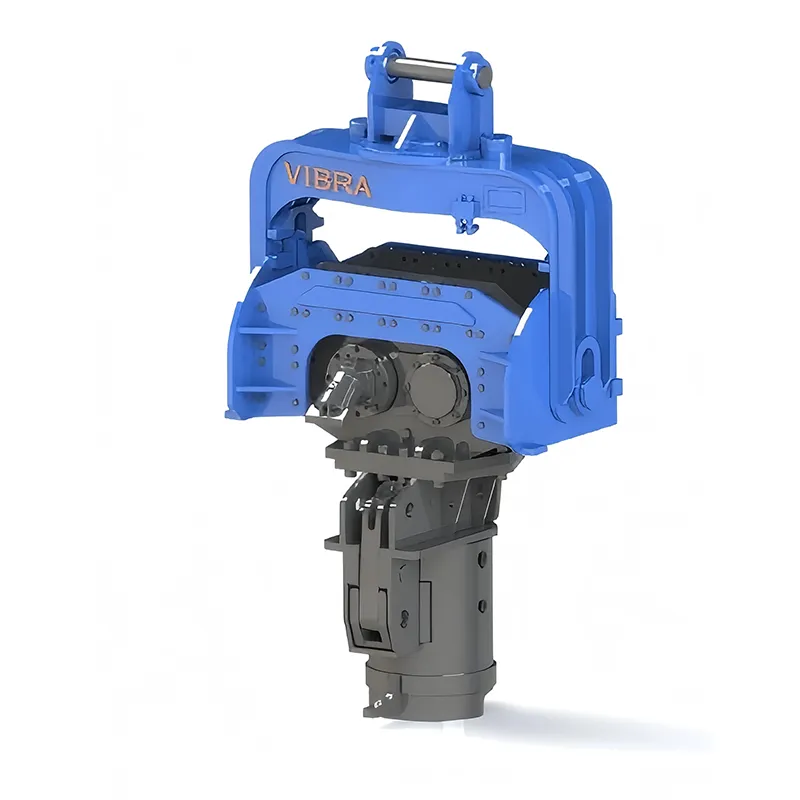

ماكينة سحب/استخراج الركائز الكهروضوئية من سلسلة FV-330
-

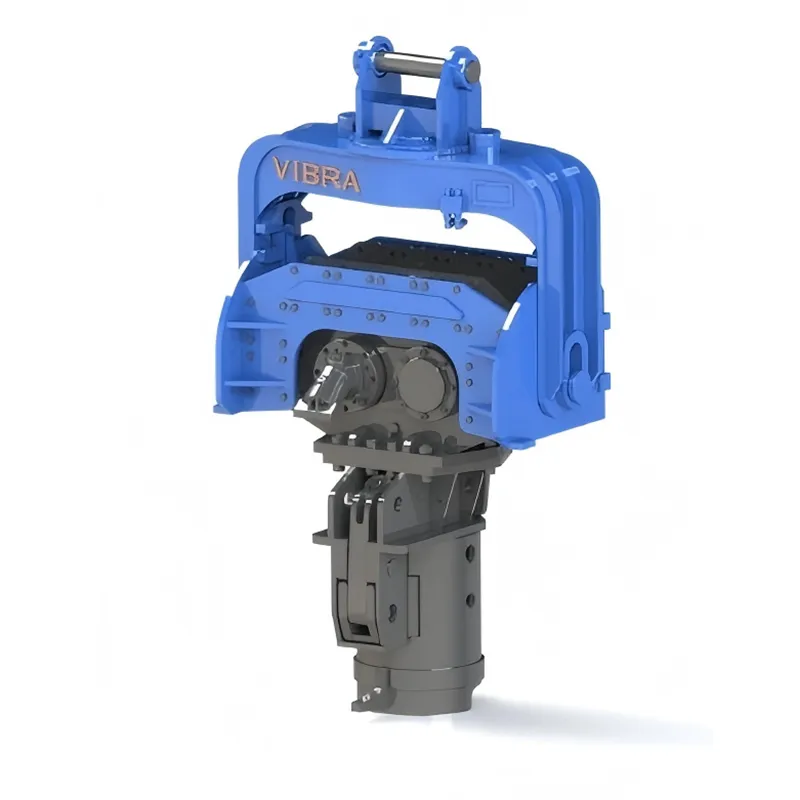

مطرقة اهتزازية عالية التردد FV-350
-
سلسلة FV-250R آلة استخلاص/قيادة الركائز الدوارة بزاوية 360 درجة
-
ماكينة دق/استخراج الركائز اللامركزية من السلسلة FV-550
-
المطرقة الهيدروليكية ذات التأثير HDY22
-
ماكينة استخراج وتركيب الركائز من سلسلة SV-400
-
المطرقة الاهتزازية الهيدروليكية HV-80
-
ماكينة استخراج واستخراج الركائز من سلسلة PCF350 من تايوان
-
المطرقة الاهتزازية الكهربائية DZ90A
-
ماكينة استخراج/دفع الأكوام الصغيرة من سلسلة FV-100
المطرقة الهيدروليكية HDY5
المطرقة الهيدروليكية hdy5
مطرقة خوازيق ذات طاقة تصادم 60 كم
وزن التأثير 5000 كجم
تردد ضربات قابل للتعديل 30-80 نبضة / دقيقة
شوط العمل لجزء التأثير يصل إلى 1200 مم
المحطة الهيدروليكية سلسلة e
نظام نقل الطاقة بالصدمة المخمد
حل متخصص للخرسانة المسلحة والأكوام الأنبوبية
الوصف
علامة

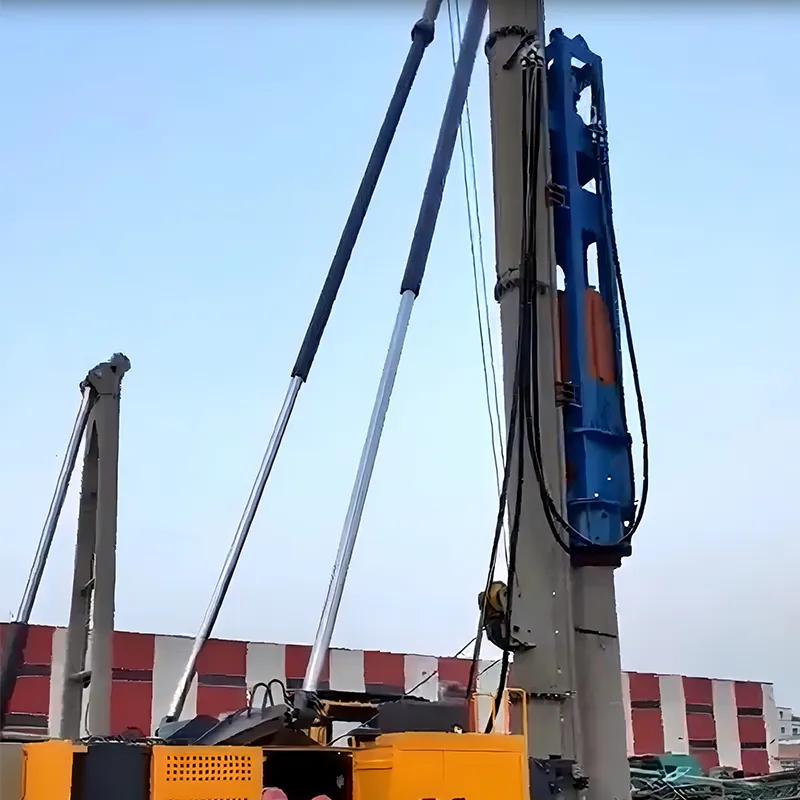

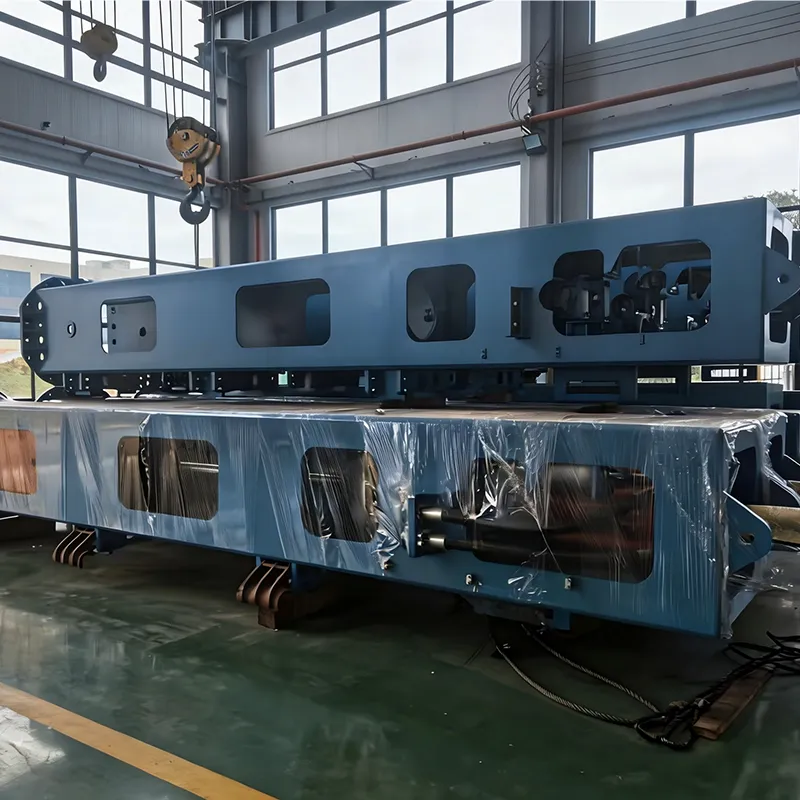

HDY5 - مطرقة تصادمية هيدروليكية بطاقة تصادم 60 كيلو نيوتن متر | وزن الصدمة 5000 كجم لدق أكوام أنبوبية من الخرسانة المسلحة والفولاذ بتردد 30-80 نبضة / دقيقة
الوصف:
HDY5 عبارة عن مطرقة تصادمية هيدروليكية ذات طاقة تصادمية60 كيلو نيوتن متر، مصمم لدق الركائز الأنبوبية الخرسانية والفولاذية في التربة المتماسكة والرمال الكثيفة والصخور الناعمة. على عكس المطارق الاهتزازية، التي تقلل من مقاومة التربة من خلال الاهتزاز، يوفر HDY5 نبضات صدمات منفصلة قوية للأكوام، مما يجعله الخيار الأمثل للأكوام الحاملة التي تعمل على أساسات صلبة، وكذلك للأشياء الموجودة بالقرب من الهياكل الحساسة للاهتزاز.
أساس تصميم HDY5 هووزن التأثير 5000 كجمالسقوط الحر من ارتفاع يمكن التحكم فيه. بفضل ضربة العمل للجزء المذهل حتى1200 ملمتوفر المطرقة أقصى قدر من طاقة التأثير60 كيلو نيوتن متر في دورة واحدة. نطاق تردد ضربات قابل للتعديل30-80 نبضة / دقيقة يسمح للمشغل بتكييف وضع التشغيل مع أنواع مختلفة من التربة.
يوفر التردد المنخفض (30-40 نبضة في الدقيقة) أقصى قدر من نقل الطاقة في الطبقات الكثيفة، بينما يعمل التردد العالي (60-80 نبضة في الدقيقة) على تحسين الأداء في التربة الأكثر ليونة.
تعمل المطرقة الصدمية الهيدروليكية HDY5 مع سلسلة من محطات الطاقة الهيدروليكيةE، فمن المستحسن استخدام النموذجE125. توفر المحطة الهيدروليكية الزيت تحت الضغط25 ميجا باسكال في الأسطوانة الهيدروليكية للمطرقة، مما يؤدي إلى رفع كتلة التأثير من خلال صمام خرطوشة يتم التحكم فيه بواسطة الطيار. بعد فتح الصمام، يتم تسريع جزء التأثير عن طريق الجاذبية وينقل الطاقة إلى الكومة من خلال نظام نقل الصدمات المخمد الخاص.
يتضمن هذا النظام وسادة الصدمات وحلقة تخميد رأس الوبر. يحمي هذا الحل كلا من آلية التأثير والجزء العلوي من الكومة من الشقوق والأضرار، مع ضمان نقل المزيد95% من طاقة الاصطدام مباشرة عند طرف الكومة.
تتمثل ميزة تقنية التأثير مقارنة بالقيادة الاهتزازية في القدرة على التغلب بشكل فعال على مقاومة التربة العالية في نهاية الكومة. وهذا يجعل HDY5 فعالاً بشكل خاص في الوصول إلى الطبقات الحاملة الكثيفة على أعماق كبيرة.
يتم تأكيد حالة الحل المتخصص للخرسانة المسلحة والأكوام الأنبوبية من خلال القدرة على العمل مع أنواع مختلفة من هياكل الأكوام:
أكوام خرسانية مسلحة مربعة
أكوام مسبقة الإجهاد من نوع PHC؛
أكوام أنبوبية فولاذية مكشوفة؛
عناصر كومة كبيرة الحجم للاستخدام الصناعي.
يشتمل نظام تخميد الصدمات على وسادة صدمات قابلة للاستبدال وحلقة ممتصة للصدمات من مادة البولي يوريثين يمكن استبدالها بسهولة في الموقع دون الحاجة إلى معدات خدمة معقدة.
الكتلة الإجمالية للمطرقة مع كتلة التأثير والجسم هي9450 كجمبالإضافة إلى ذلك، يتم تزويدها بمعدات وزن داعمة200 كجم.
محطة مائيةE125 مجهزة ب:
محرك كهربائي بقوة 90 كيلو واط.
الحد الأقصى للإنتاجية 188 لتر/دقيقة؛
خزان هيدروليكي بحجم 800 لتر.
يتم توصيل المطرقة باستخدام كابلات طاقة من الألومنيوم خفيفة الوزن ذات مقطع عرضي120-150 ملم² والتشغيل الحالي200-250 أ، مما يبسط عملية النقل والتركيب إلى حد كبير مقارنةً بالمطارق الصدمية التي تعمل بالديزل.
للمقاولين الذين يقومون ببناء أرصفة الجسور وأساسات المباني الشاهقة والمنشآت الصناعية وغيرها من الهياكل التي تتطلب دق أكوام خرسانية مسلحة،HDY5 يضمن نقل طاقة التأثير بشكل دقيق ومتكرر60 كيلو نيوتن متر.
بفضل كتلة الصدمة5000 كجمتقدم العمل1200 ملم، تردد قابل للتعديل30-80 نبضة / دقيقة ونظام نقل الطاقة المخمد، تعمل المطرقة الهيدروليكية HDY5 على تحويل مجموعة الطاقة الهيدروليكية القياسية من السلسلة E إلى ماكينة خوازيق عالية الكفاءة ومنخفضة الضوضاء وصديقة للبيئة. وهذا يجعله حلاً مثاليًا للبناء الحضري والمواقع ذات المتطلبات البيئية المتزايدة.
اتصل بنا
المنتجات الشعبية ذات الصلة
المطرقة الاهتزازية الكهربائية DZ150A
هزاز كهربائي dz150a هزاز ثقيل 1000 كيلو نيوتن لتشغيل الرافعة عزم دوران عالي 150 كيلو وات محرك هزاز تردد منخفض عالي السعة (940 دورة في الدقيقة) نظام قابض فردي ومزدوج قابل للاستبدال متوافق مع الرافعات بقدرة رفع من 80 طن قوة استخراج الأكوام المسموح بها 400 كيلو نيوتن محطة تحكم عن بعد مقاومة للغبار
المطرقة الاهتزازية الهيدروليكية HV-80
يعد المحرك الاهتزازي الهيدروليكي أحد الأنواع الرئيسية لمعدات القيادة وإزالة الأكوام عند القيام بأعمال الأساس. تحدد المتطلبات العالية لجودة التصميم والتصنيع موثوقيتها وكفاءتها التشغيلية.
المطرقة الاهتزازية الكهربائية DZ60A
مطرقة اهتزازية كهربائية dz60a مطرقة اهتزازية 570 كيلو نيوتن مع تعليق رافعة محرك كهربائي مقاوم للاهتزاز بقوة 60 كيلو وات معدات صديقة للبيئة ومنخفضة الضوضاء لبناء الأساس آلية عالمية ذات قبضة واحدة لأنواع مختلفة من الأكوام حركة اهتزاز عالية التردد 1100 دورة في الدقيقة متوافقة مع الرافعات بقدرة رفع 35 طن نظام ذكي للتحكم عن بعد لاسلكي
ماكينة استخراج واستخراج الركائز من سلسلة PCF350 من تايوان
تايوان PCF-350 سلسلة سائق كومة اهتزازية قوة طرد مركزي 470 كيلو نيوتن مثبتة اهتزاز عالي التردد 3500 دورة في الدقيقة التوافق الأمثل مع حفارات 40-45 طن نظام قطع الغيار الموحد يتعامل مع أكوام يصل طولها إلى 15 مترًا هيكل ملحوم من الفولاذ عالي القوة مُجهز مسبقًا تصميم محمل سهل الصيانة
ماكينة استخراج/دفع الأكوام الصغيرة من سلسلة FV-100
دق الخوازيق فائقة الصغر في مساحات محدودة أداة لأعمال الأساس في التجديد الريفي ملحقات للحفارة 7-12 طن متخصص في الخوازيق الخشبية والخرسانية تركيب لقنوات الصرف الضيقة مطرقة اهتزازية خفيفة الوزن دق الخوازيق المحمولة بمشغل واحد

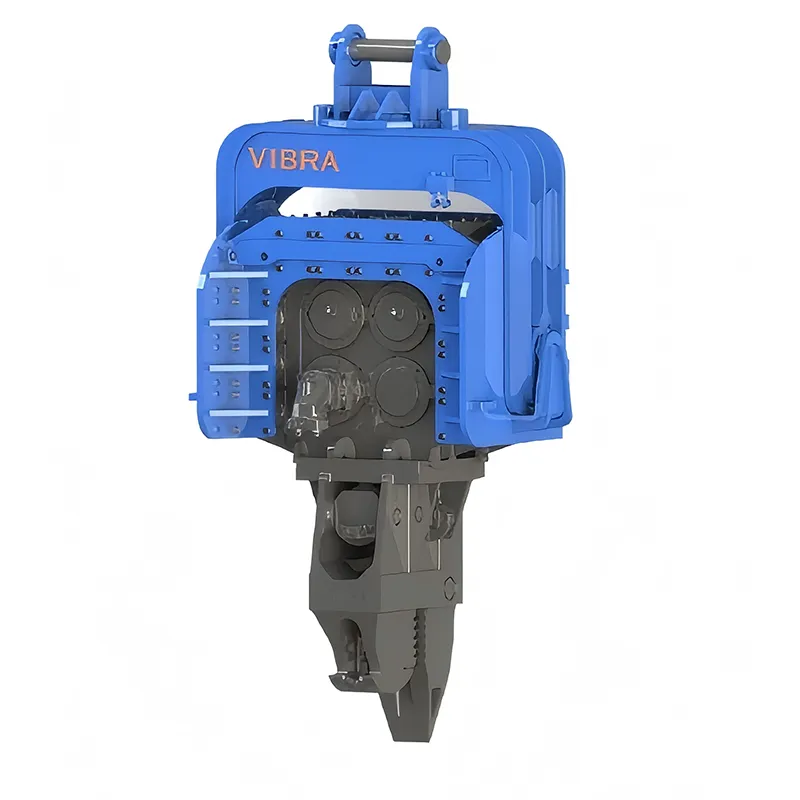

ماكينة دق/استخراج الركائز اللامركزية من السلسلة FV-550
الفئة الانتقالية 50-55 طن إثارة متوسطة ثقيلة 780 كيلو نيوتن قادرة على العمل مع الفولاذ والخرسانة بطول 18 مترًا انطلاق فوري للمرحلة الثانية مدمج لفئة الطاقة الخاصة به استبدال صمام الخرطوشة في 30 دقيقة متخصص في دق الخوازيق على الأراضي المستصلحة
المطرقة الاهتزازية الكهربائية DZ90A
هزاز كهربائي dz90a محمل متوازن 450 كيلو نيوتن محرك هزاز متوسط الطاقة 90 كيلو واط هزاز عالي التردد الأمثل 1050 دورة في الدقيقة نظام انتزاع كومة سريع بفك واحد متوافق مع رافعات 50 طن قوة استخراج مزدوجة الوضع 200 كيلو نيوتن جهاز تحكم عن بعد مقاوم للطقس (IP65)
ماكينة استخراج وتركيب الركائز من سلسلة SV-400
مطرقة خوازيق شديدة التحمل للوصول المحدود، محرك اهتزازي بقبضة مزدوجة 656 كيلو نيوتن، منطق قبضة جانبية وسفلية مستقلة، متوافق مع الحفارات ذات عزم الدوران العالي 32-40 طنًا، وضع سحب الوبر تحت العارضة، دعامة مائلة من الفولاذ المصبوب (360 درجة/±30 درجة) إمكانية إعادة بناء الأساسات الخالية من الأعمدة، فرض الحفظ على ارتفاعات التركيب المنخفضة

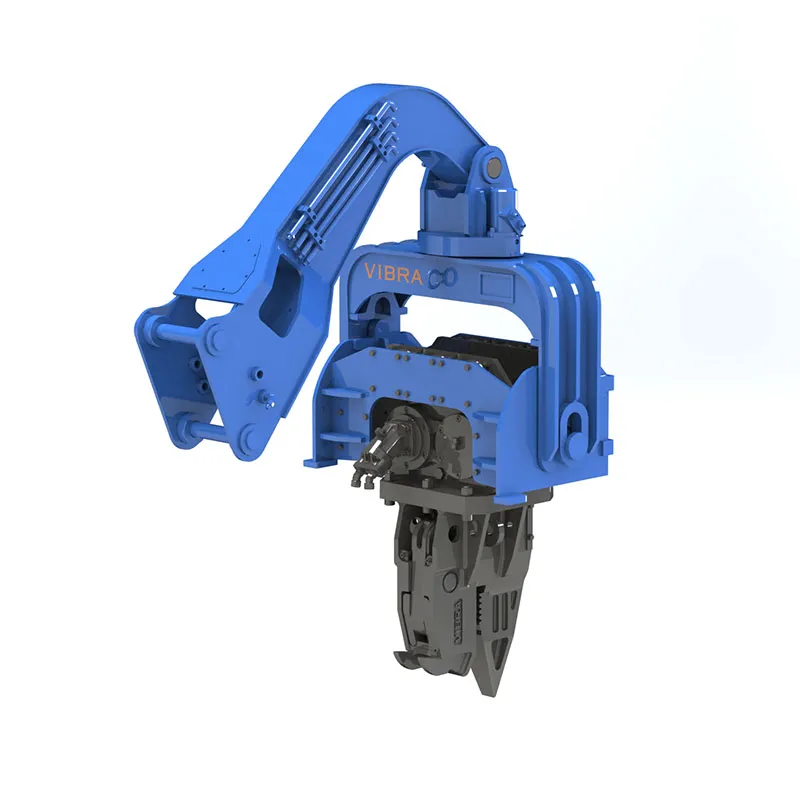

ماكينة استخراج/دفع الأكوام الصغيرة من سلسلة FV-150
هزاز مدمج من الجيل الرابع، مطرقة خوازيق لتكديس صفائح الفولاذ بطول 8 أمتار، حل لدق الخوازيق في الخنادق البلدية، مُحسَّن لفئة 12-17 طن، اهتزاز على مرحلتين للطين الثقيل، ارتفاع نقل منخفض (1898 مم)، نظام تثبيت قارنة التوصيل السريع
آلة استخراج/قيادة الركائز الكهروضوئية من سلسلة FV-280
سائق متخصص في أكوام المزرعة الشمسية بطول 12 مترًا، متخصص في الأكوام الكهروضوئية يناسب حفارات 20-30 طنًا، عزم دوران عالي، طين وكسارة صخور متعرضة للعوامل الجوية، هيكل صندوقي مقوى، موفر للطاقة، مضخة مزدوجة مدمجة

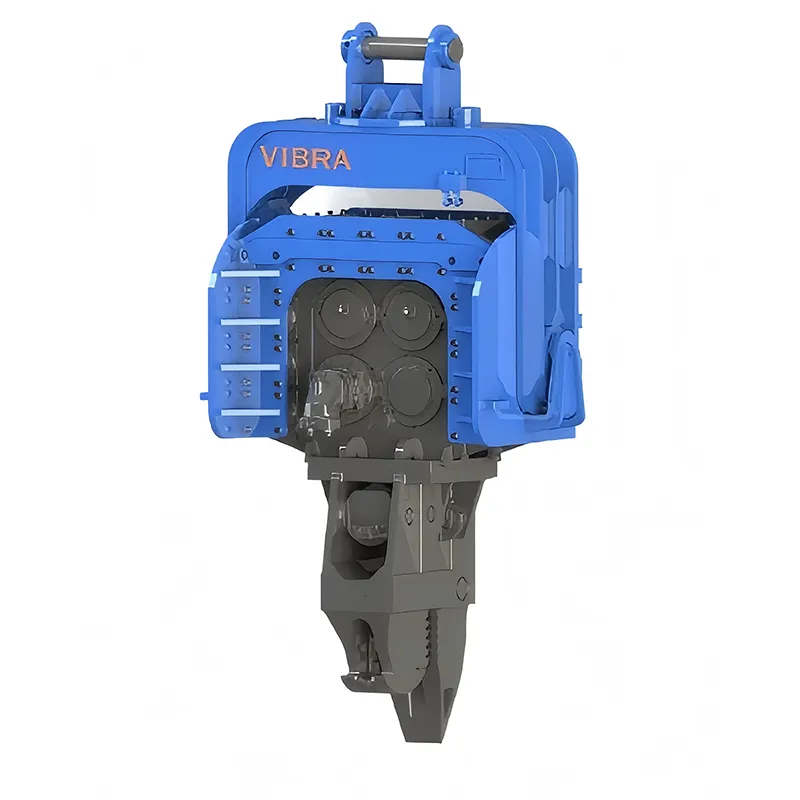

ماكينة دق/استخراج الركائز اللامركزية من السلسلة FV-600
قوة طرد مركزي فائقة 920 كيلو نيوتن أكبر فئة من الحفارات 55-70 طن دق الخوازيق للأساسات العميقة جدًا 21 مترًا جسور الرياح البحرية والمياه العميقة اللحظة المتوقعة 12.5 كجم م كتلة الصمام مع حماية IP67 عمر التحمل 3000 ساعة القيادة في مسار واحد دون حفر

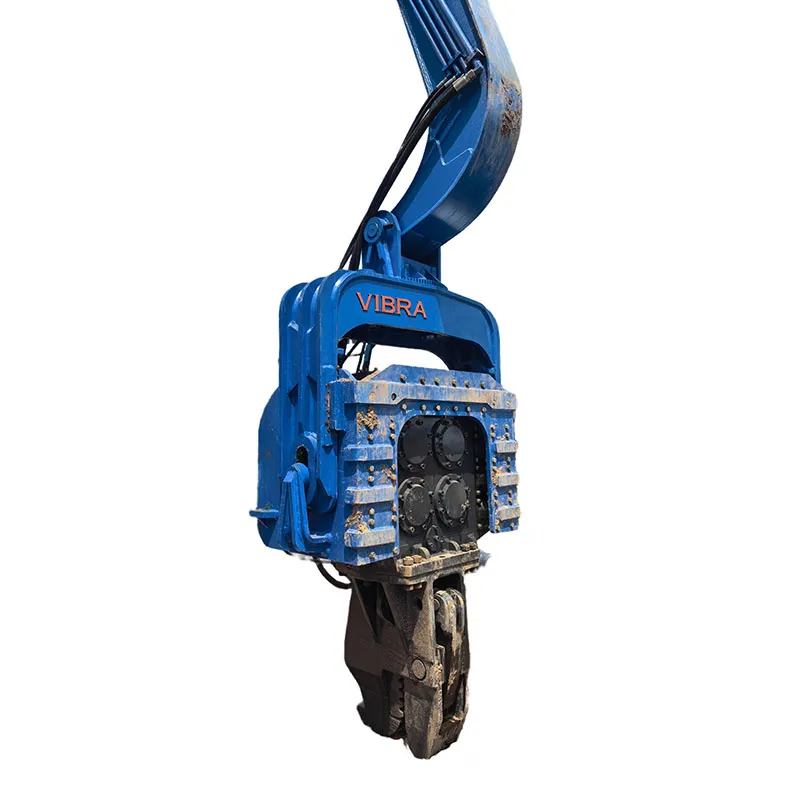

ماكينة دق/استخراج الركائز اللامركزية من السلسلة FV-500
759 كيلو نيوتن "ما يقرب من 800" ذروة المطرقة تتوافق مع قوة تثبيت الحفار 48-52 طن 814 كيلو نيوتن لجهاز I-beams لدق أكوام ثقيلة بطول 18 مترًا في لحظة انحراف شديدة في تمريرة واحدة عمود قابل للطرق 8.8 كجم م + مبيت فولاذي منخفض السبائك عالي القوة فاصل خدمة 2000 ساعة

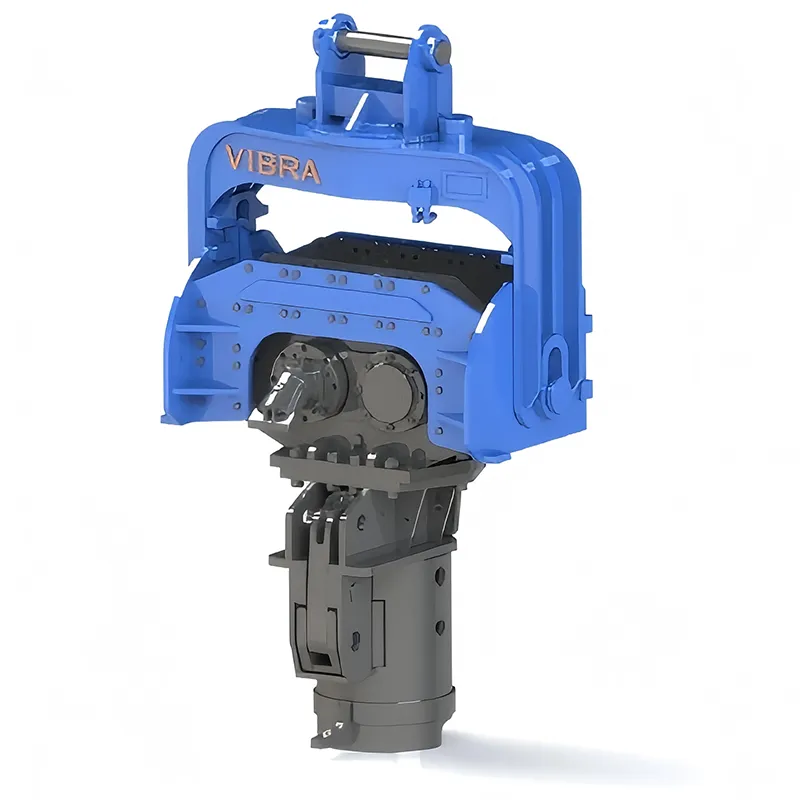

مطرقة اهتزازية عالية التردد FV-400
خوازيق للحفريات العميقة حتى 18 مترًا مناسبة للحفارات الكبيرة 45-60 طنًا إثارة تدريجية 485 كيلو نيوتن مثبت كومة على الحائط والأنبوب مُحسَّن لمعدلات التدفق 350-450 لترًا في الدقيقة فكوكًا مطلية بكربيد التنجستن متخصص في خوازيق صفائح الفولاذ الثقيلة

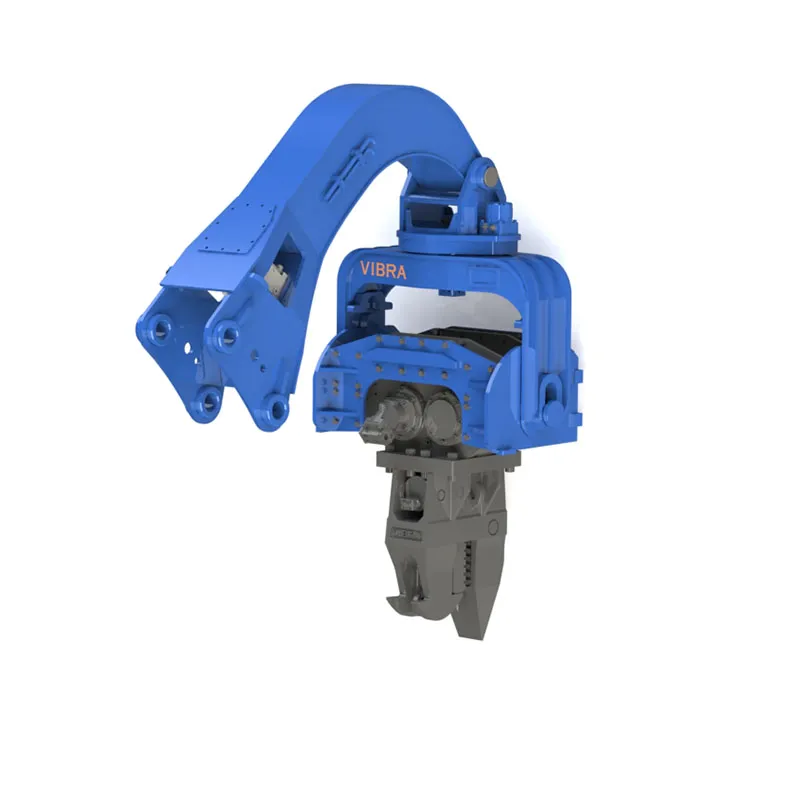

سلسلة FV-250R آلة استخلاص/قيادة الركائز الدوارة بزاوية 360 درجة
رأس خوازيق دوار بالكامل، نظام اهتزاز خالٍ من الأنابيب، حلقة دوران تحميل محوري 90 طن، حلقة دوارة مع تشغيل ثابت بدون تشغيل، تركيب دوار عالي الضغط (40 ميجاباسكال) تركيب اهتزاز مع توجيه خرطوم، مُحسّن للحفارات متوسطة الحجم (20-25 طن) تصميم خالي من الاحتكاك

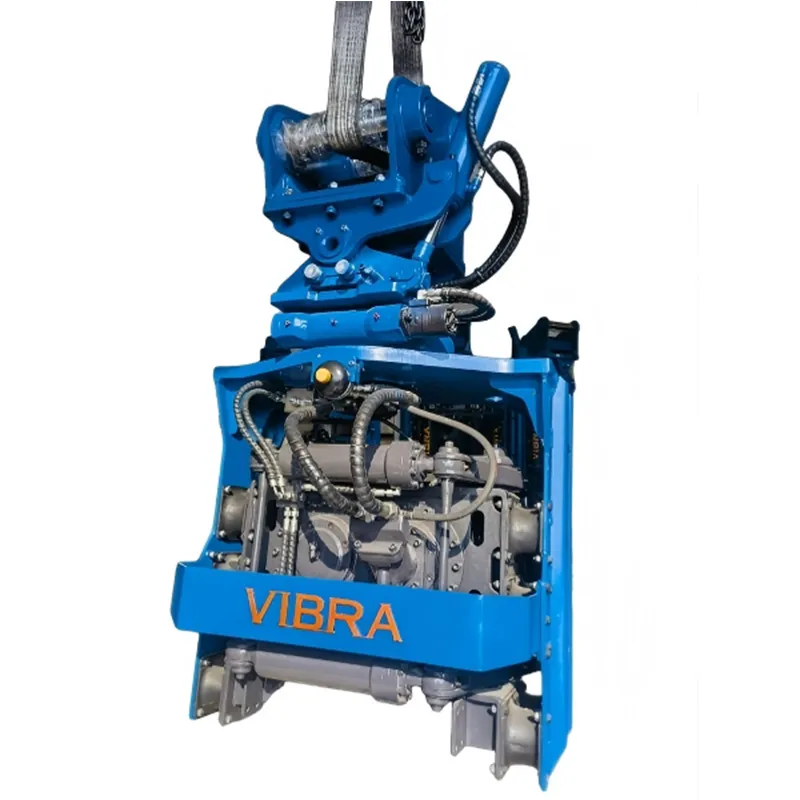

ماكينة استخراج وتركيب الركائز من سلسلة SV-200
