المطرقة الهيدروليكية ذات التأثير العالي HDY25
مطرقة تصادمية ضخمة 375 كيلو نيوتن متر
بدن 25 طن
أقصى شوط للمكبس 1500 ملم
تردد النفخ قابل للتعديل: 20-70 نبضة في الدقيقة.
محطة طاقة بمضختين من السلسلة D
نظام الهيكل المرتفع
أخصائي خوازيق ثقيلة مسبقة الصب/الصلب
الوصف
علامة
المطرقة الهيدروليكية ذات التأثير العالي HDY25 - مطرقة خوازيق قوية بقدرة 375 كيلو نيوتن متر | مبيت تأثير 25 طن لمحطات توليد الطاقة من السلسلة D وأكوام الأنابيب ذات القطر الكبير
الوصف:
المطرقة الهيدروليكية ذات السكتة الدماغية العالية HDY25 هي الرائدة في مجموعة HDY، وهي مطرقة خوازيق قوية بقدرة 375 كيلو نيوتن متر مصممة لأكبر مشاريع الأساس: المعابر أحادية العمود لتوربينات الرياح البحرية، ومحطات موانئ أعماق البحار، وألواح أساسات المباني الشاهقة، ودعامات الجسور التي تتطلب فولاذًا بقطر 2 متر أو ركائز مسبقة الصب. عندما تواجه المطارق المدمجة صعوبة في دفع الخوازيق إلى الصخور الحاملة، فإن المطرقة الهيدروليكية عالية الشوط HDY25 توفر القوة اللازمة لإكمال الدفع.
يعتمد التصميم على آلية تصادم يبلغ وزنها 25 طنًا (25000 كجم من الفولاذ الصلب) والتي تسقط حرًا من أقصى ارتفاع للشوط يبلغ 1500 ملم. يوفر هذا المزيج طاقة تصادم قصوى تبلغ 375 كيلو نيوتن متر لكل تأثير - وهو ما يكفي لدفع كومة أنبوبية فولاذية بقطر 1.8 متر عبر الانجراف الجليدي الكثيف أو الحجر الرملي المتأثر بالعوامل الجوية.
يتيح معدل النفخ القابل للتعديل من 20 إلى 70 نبضة في الدقيقة للمشغل ضبط تردد النفخ بشكل دقيق: ترددات أقل (20-30 نبضة في الدقيقة) للطبقات العميقة والصلبة، مما يضمن نقل الطاقة بالكامل؛ ترددات أعلى (50-70 نبضة في الدقيقة) للمناطق الأكثر ليونة، مع الحفاظ على زخم الاختراق.

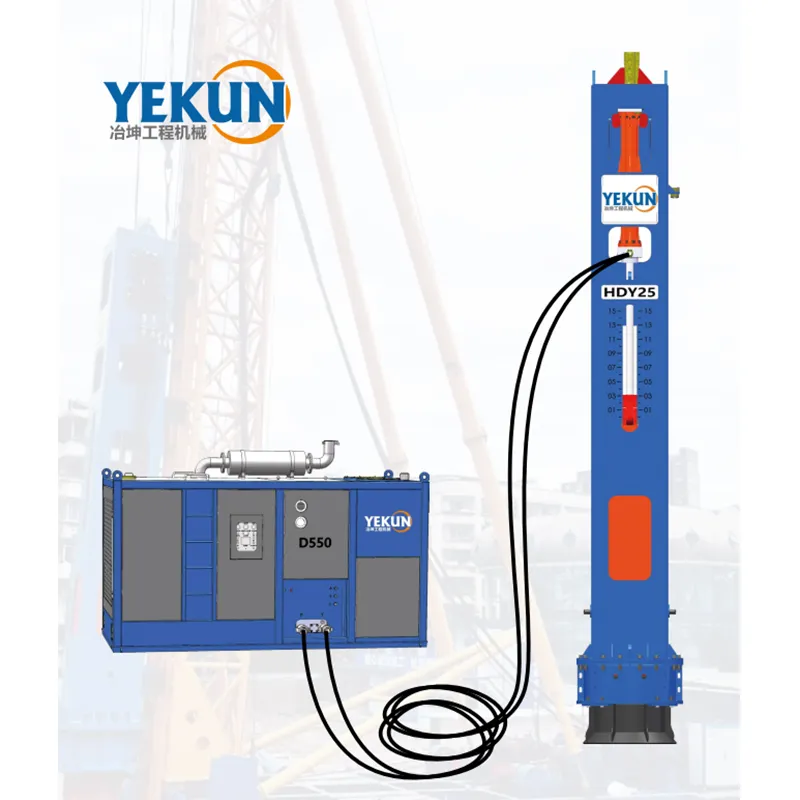

يتم تشغيل المطرقة التصادمية الهيدروليكية عالية الشوط HDY25 بواسطة وحدة طاقة ذات مضخة مزدوجة من السلسلة D (D360 أو D550). توفر كاميرا D360 سعة تبلغ 480 لترًا/دقيقة عند 26 ميجا باسكال؛ D550 - 900 لتر/دقيقة عند 27 ميجا باسكال، مما يسمح لك بتحقيق سرعة الدورة السريعة المطلوبة لتشغيل ماكينة دق الأكوام بتأثير ضخم يبلغ 375 كيلو نيوتن متر. تشتمل محطة توليد الكهرباء على مضختين من طراز Rexroth A11VLO (إحداهما 260 سم مكعب، والأخرى 190 سم مكعب) تعمل بمحرك ديزل بقدرة 410-550 كيلووات، مع خزان هيدروليكي سعة 1600 لترًا وخزان وقود سعة 650 لترًا. تشتمل وحدة الطاقة ذات المضخة المزدوجة من السلسلة D أيضًا على دائرة منفصلة للمطارق الاهتزازية، مما يوفر تعدد الاستخدامات.

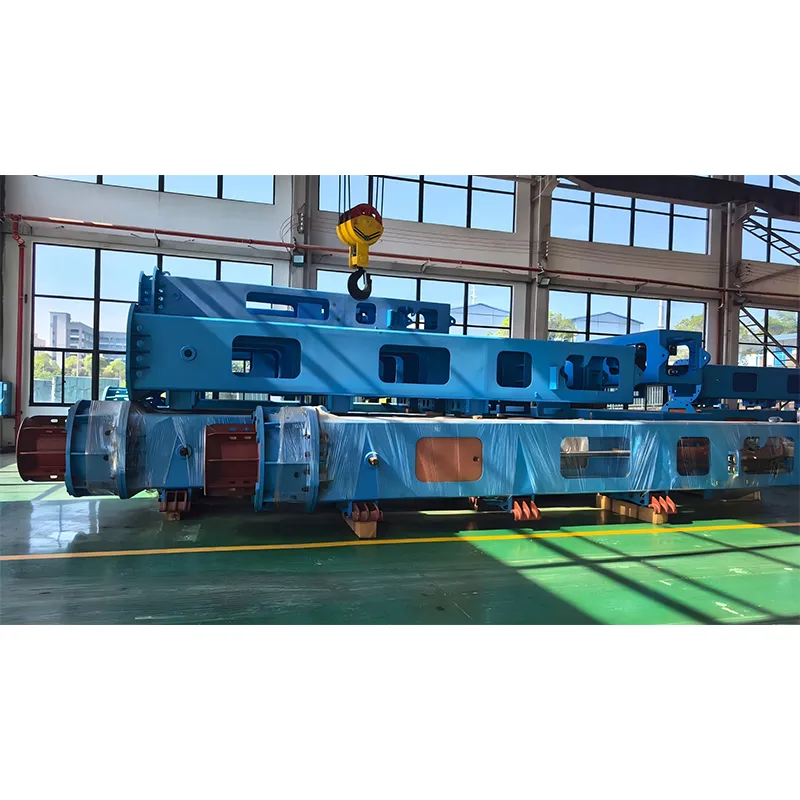

يوفر نظام الهيكل كبير الحجم مع الارتفاع المتزايد أقصى شوط يصل إلى 1500 ملم وارتفاع إجمالي للمطرقة يبلغ 8.62 مترًا (البعد B: 9.38 مترًا مع الدليل). تم تعزيز نظام الهيكل الضخم هذا ليتحمل قوى رد الفعل الناتجة عن توقف كتل يبلغ وزنها 25 طنًا وتغيير اتجاهها في كل ثانية. يشتمل الهيكل على ممتصات صدمات هيدروليكية في الجزء العلوي والسفلي من ناقل الحركة، مما يقلل من الصدمات الميكانيكية ويطيل عمر المكونات.
ينقل نظام امتصاص الصدمات، الذي يشتمل على لوحة تصادم متعددة الطبقات وحلقة عازلة لغطاء الوبر من مادة البولي يوريثين، 375 كيلو نيوتن متر من القوة الدافعة إلى غطاء الوبر مع حماية مكونات المطرقة الداخلية. تظهر البيانات الميدانية أن الحلقة العازلة يمكنها تحمل أكثر من 10000 تأثير في التربة الرملية والحصوية. يعكس التخصص في الأكوام الفولاذية مسبقة الصب الثقيلة قدرة مطرقة HDY25 على دفع الأكوام الأنبوبية الخرسانية مسبقة الصب التي يصل قطرها إلى 1200 مم، والأكوام الأنبوبية الفولاذية التي يصل قطرها إلى 2000 مم والأكوام المربعة الخرسانية بدون تقشير الغطاء - بفضل هندسة التصادم وامتصاص الصدمات المتطابقة بدقة.
يبلغ الوزن الإجمالي للمطرقة (بما في ذلك الدليل) 38000 كجم، والهيكل 870 كجم. تستخدم الأسطوانة أختام Trelleborg وصمام التحكم الرئيسي عبارة عن وحدة خرطوشة تعمل بملف لولبي Rexroth. تقوم مجموعة أجهزة الاستشعار الموجودة على متن الطائرة بمراقبة موضع المكبس وعدد الأشواط ودرجة حرارة الزيت، ويتم عرضها على شاشة تعمل باللمس مثبتة في قمرة القيادة.
بالنسبة للمقاولين الذين يعملون في ظروف الخوازيق الأكثر تحديًا - دفع الأكوام إلى الصخور، أو اختراق طبقات الصخور أو الوصول إلى أعماق القيادة التي تصل إلى 40 مترًا - توفر المطرقة الهيدروليكية ذات الشوط الطويل HDY25 قوة تأثير قصوى تبلغ 375 كيلو نيوتن متر. تتميز بجسم تصادم يبلغ 25 طنًا، وأقصى شوط يبلغ 1500 مم، ومعدل تأثير متغير يتراوح من 20 إلى 70 نبضة في الدقيقة، ومحرك مزدوج المضخة من السلسلة D ونظام تعليق ممتد الارتفاع، تعمل مطرقة الصدم الهيدروليكية HDY25 ذات الشوط الطويل على تحويل عقود الخوازيق الأكثر تحديًا إلى عملية خاضعة للتحكم وقابلة للتكرار.
