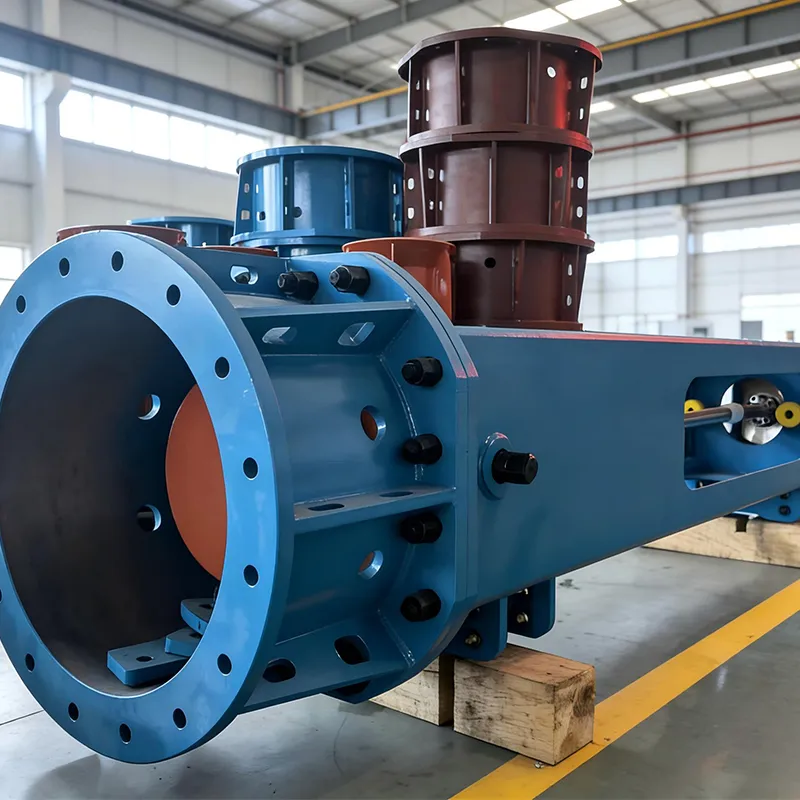

المطرقة الهيدروليكية الثقيلة hdy22
طاقة التأثير 330 كم للدق العميق للأكوام
وزن الصدمة 22 طن
السكتة الدماغية الثابتة السكتة الدماغية 1500 ملم
تردد ضربات قابل للتعديل 20-70 نبضة / دقيقة
متوافق مع الوحدات الهيدروليكية من سلسلة d
عززت الزعيم والهيكل
خبير في دق الخوازيق ذات القطر الكبير
الوصف
علامة
HDY22 - المطرقة الهيدروليكية الثقيلة | طاقة الصدم 330 كيلو نيوتن متر للدفع العميق للأكوام | وزن الصدمات 22 طنًا مع محطة الطاقة الهيدروليكية من السلسلة D للأكوام ذات القطر الكبير
الوصف:
HDY22 يحتل موقعًا متوسطًا بين المطارق المتوسطة (HDY18) والطراز الرئيسي HDY25. مع طاقة التأثير المقدرة330 كيلو نيوتن متر توفر المطرقة طاقة عالية متسقة في كل دورة دون الحاجة إلى الوزن الكامل لمهاجم يبلغ وزنه 25 طنًا. تم تحسين HDY22 لقيادة الأنابيب الفولاذية التي يبلغ قطرها 1.2-1.8 مترًا والأكوام الخرسانية المسلحة الكبيرة ومقاطع الجدران المركبة إلى أعماق تزيد عن 30 مترًا في الرواسب الجليدية الكثيفة أو الصخور المتعرضة للعوامل الجوية أو الطين الصلب.
أساس التصميم هووزن التأثير 22 طن، يتحرك لأعلى ولأسفل بضربة ثابتة1500 ملم.
توفر كل ضربةقوة دفع للأكوام العميقة تبلغ 330 كيلو نيوتن متر. تردد ضربات قابل للتعديل20-70 نبضة / دقيقة يسمح لك بضبط إيقاع العمل على مقاومة الأرض:
التردد المنخفض (20-35 نبضة/دقيقة) - للطبقات الكثيفة التي تتطلب نقل كامل للطاقة؛
التردد العالي (50-70 نبضة/دقيقة) - للتربة الناعمة، مع الحفاظ على سرعة دورة المطرقة والقصور الذاتي للوبر.
تم تجهيز HDY22 بمحطة هيدروليكية متسلسلةDمتوافق مع النموذجD360 (480 لتر/دقيقة عند 26 ميجا باسكال) أوD550 (900 لتر/دقيقة عند 27 ميجا باسكال). توفر كاميرا D550 دورة إيقاع سريعة للحفاظ على التردد60-70 نبضة / دقيقة. تشتمل الوحدة الهيدروليكية على مضختين بمكبس محوري من نوع ريكسروث (260 سم مكعب + 190 سم مكعب)، وخزان هيدروليكي سعة 1600 لتر ومحرك ديزل بقوة 410-550 كيلووات. إذا لزم الأمر، يمكن للوحدة الهيدروليكية توفير قوة التثبيت للمطارق الاهتزازية، مما يزيد من تنوع الاستخدام.
مطرقة مجهزةالقائد والهيكل المعزز، مصمم لإيقاف وعكس كتلة تأثير تبلغ 22 طنًا. القائد مصنوع من الفولاذ عالي القوة بسمك 12 مم مع إدخالات برونزية مقاومة للتآكل. يحتوي الهيكل على مخمدات هيدروليكية في الجزء العلوي والسفلي من الشوط، مما يقلل من أحمال الصدمات على الأسطوانة ورأس الوبر. يؤدي هذا إلى إطالة عمر خدمة المطرقة بشكل كبير أثناء الاستخدام المكثف المستمر.
يعمل نظام تخميد الصدمات متعدد المراحل (وسادة الصدمات + حلقة تخميد البولي يوريثين) على نقل طاقة الصدمات بشكل فعال إلى الوبر، مما يمتص أحمال الذروة. يمكن استبدال حلقة التخميد في الموقع دون إزالة المطرقة من القائد.

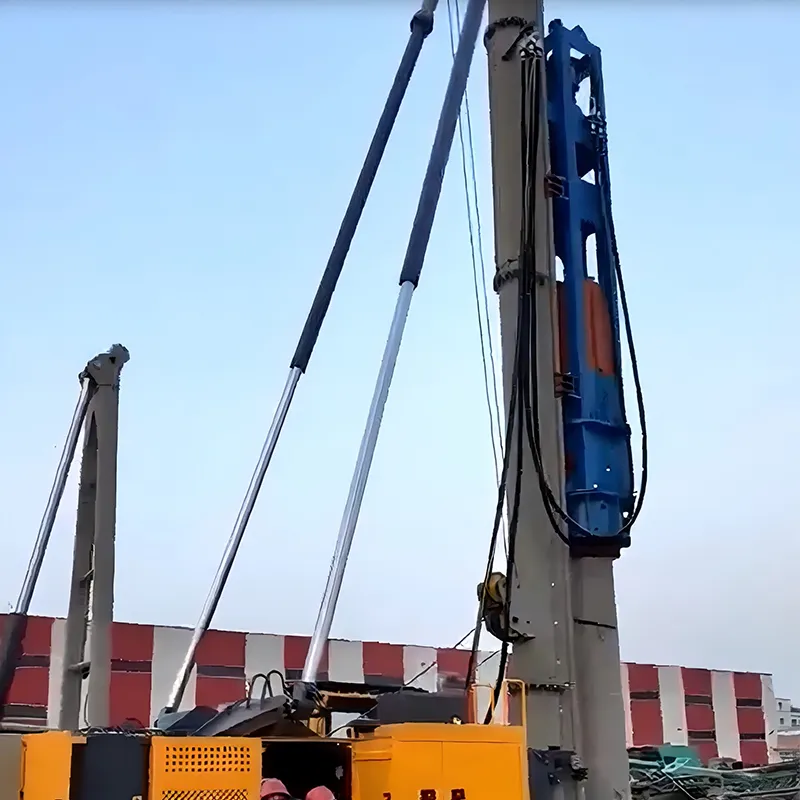

لقد تم تأكيد مكانتها كخبير في دق الخوازيق ذات القطر الكبير من خلال الممارسة: لقد نجحت HDY22 في دفع الأنابيب الفولاذية التي يبلغ قطرها 1.6 مترًا إلى عمق 35 مترًا في التربة المختلطة، متفوقة في الأداء على مطارق الديزل ذات القوة المماثلة.
إجمالي وزن المطرقة (بما في ذلك القائد) —34680 كجمكتلة المعدات الداعمة -870 كجم. تم تجهيز الأسطوانة بأختام Trelleborg وقضيب مطلي بالكروم. وحدة التحكم في الصمام عبارة عن نظام خرطوشة Rexroth مع تحكم تجريبي كهرومغناطيسي. يقوم PLC المدمج بمراقبة موضع جزء التأثير باستخدام أجهزة الاستشعار، ويحسب عدد الصدمات وينظم تدفق الزيت من أجل التشغيل المستقر.
بالنسبة للمقاولين الذين يحتاجون إلى أكثر من 300 كيلو نيوتن متر من الطاقة ولكنهم لا يحتاجون إلى الوزن الإجمالي لـ HDY25،HDY22 يوفر التوازن المثالي: كتلة التأثير22 ر، السكتة الدماغية الثابتة1500 ملم، معدل ضربات التكيف20-70 نبضة / دقيقةوالتوافق مع الوحدات الهيدروليكية من السلسلة D والقائد المعزز بالهيكل - النتيجة:قوة دفع للأكوام العميقة تبلغ 330 كيلو نيوتن مترهادئة وخالية من الانبعاثات ويمكن التحكم فيها بشكل كبير، حتى في المناطق الحضرية وعلى مقربة من المباني القائمة.
